Mastercam文件格式导入与导出技巧

Mastercam实际应用中，会遇到不懂的用户，所使用的软件各不相同，如何将客户发来的图纸导入Mastercam，又或是将Mastercam保存成客户所需的格式。过程中，我们需要检查尺寸，将图移动到原点，就可以进行做刀路。

下面HelloDEM将介绍怎么导入文件，以及导入图档中遇到的一些问题。

打开软件，我们找到主菜单栏的F档案——V档案转换，进入到选择格式列表。

这里是所有可导入的文件格式，常用的格式有：STEP(step,stp)，Autodesk(dwg,dxf), IGES（igs）, Parasld(x_t) 。这几种格式的区别是STEP和PARASLD是实体，AUTODESK是CAD图档，一般是二维，IGES是曲面。

另外在第二页的Rast2vec是导入图片功能，如果你软件导入图片时出错，请卸载软件，把电脑时间调至2005年以前，再重新安装。

这里我以导入STEP图档为例来讲解。点击STEP这项进入，点读取弹出选择文件对话框，更多数控编程知识关注微信公众号（数控编程教学），选择我们要导入的实体图档不（后缀名为.STEP和.STP的文件）。反之，写出也是一样的，就是把我们在MASTERCAM里面画好的图导出去。

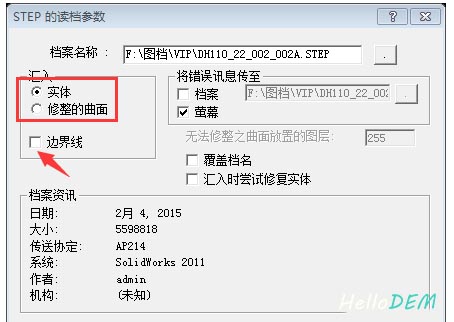

这里导入到MASTERCAM的图形可以是实体，也可以是曲面。如果不想抽边界线，就把边界线打上勾，导入到软件里面自动提取所有边界。点击确定，图形就到软件界面了，如果没有显示在当前窗口范围，请按键盘上的ALT+F1组合或点击软件工具栏的窗口适度化图标。

在MASTERCAM V9.1版本导图过程中，也许会不那么顺利，可能出现破面的情况，导入不成功的情况。

如果图档导不进MC软件里面，说明被导入的图档是其它软件高版本的。这里以CAD为档案为例，更多数控编程知识关注微信公众号（数控编程教学），如果是CAD图档要导入进MC里面，请在CAD软件里面把图档另存为2000版本的DWG或DXF格式。

如果导入进来的是实体或曲面有破面情况，可以使用高版本软件导入，再另存为MC9版本能打开的图档。

上面介绍的是工厂用得最多的老版本软件MASTERCAM V９.１，下面介绍一下高版本软件里面怎么导入图档。一张图可以讲明白。

点击打开图标，弹出打开/导入文件对话框，点击红色箭头指示的下拉列，看要导入哪种格式的图档，或MC其它哪个版本的图档，选择要导入的文件打开。
